ДАТЧИК ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ТРЕХКОМПОНЕНТНЫЙ НВ0391.5-35/3
Артикул: НВ0391.5-35/3
ДАТЧИК ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ТРЕХКОМПОНЕНТНЫЙ НВ0391.5-35/3
Артикул: НВ0391.5-35/3
Оформить заказ

Датчик содержит три однокомпонентных феррозондовых датчика индукции магнитного поля НВ0391.5-35. Указанные датчики замоноличены в корпус, выполненный из сферопласта (материала на основе стеклянных микросфер).

Датчик содержит три однокомпонентных феррозондовых датчика индукции магнитного поля НВ0391.5-35. Указанные датчики замоноличены в корпус, выполненный из сферопласта (материала на основе стеклянных микросфер).
Описание
Описание

Магнитные оси датчиков образуют ортогональную систему. Диаметр корпуса 22 мм, длина 48 мм. Для фиксации трехкомпонентного датчика имеется два уха . Технические характеристики трехкомпонентного датчика соответствуют техническим характеристикам датчика НВ0391.5-35. Конструктивная погрешность ортогональности магнитных осей датчика находится в пределах ±1,5°. Датчик может поставляться с паспортом, содержащим корректирующие коэффициенты. Используя эти коэффициенты, пользователь может вычислительным путем уменьшить погрешность ортогональности магнитных осей до ±2' или ±12'. Для определения корректирующих коэффициентов используется компьютеризированная поворотная установка, имеющая погшрешность установки углового положения 15".


Область применения: используются в составе средств измерения слабых магнитных полей в диапазоне частот 0-400 Гц.

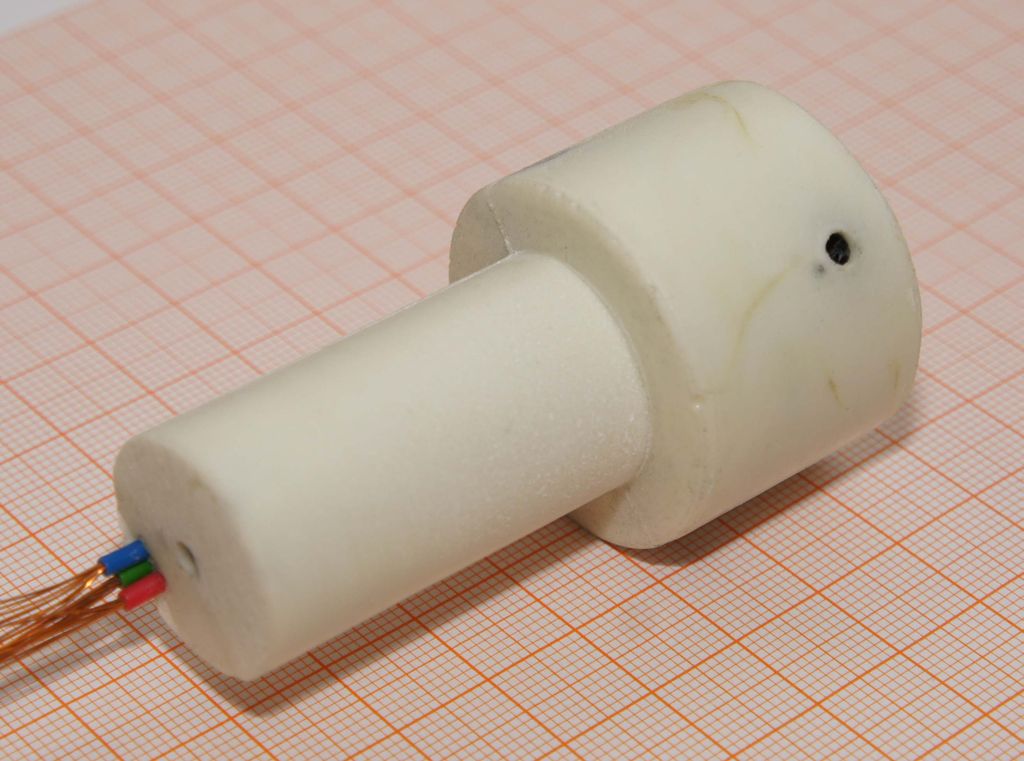

Трехкомпонентный датчик обозначен на чертеже (рис. слева). Общая длина датчика составляет 65мм. Монолитная форма конструктивно представлена ввиде двух цилиндров диаметрами 35мм и 21,5мм, где основная часть имеет длину 25мм.
