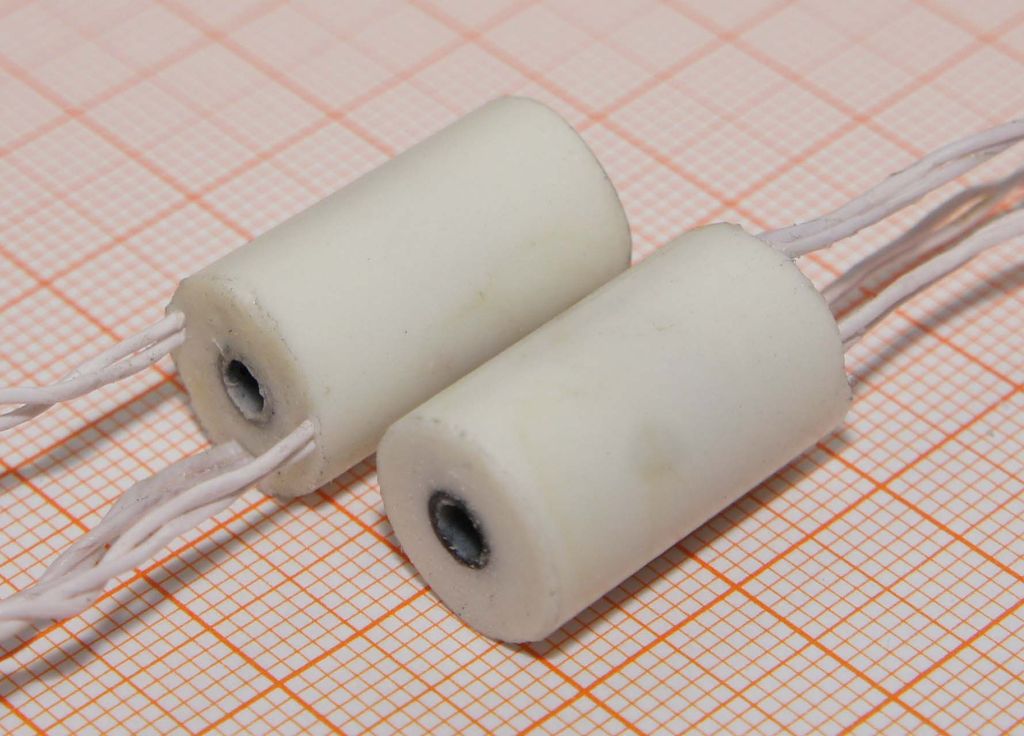

Датчик НВ0391.5-20 является магнитомодуляционным преобразователем индукции магнитного поля (феррозондом). Предназначен для использования в составе магнитоизмерительной аппаратуры широкого применения.
Датчик представляет цилиндрическую катушку содержащую несколько обмоток. Внутрь катушки помещен чувствительный элемент с обмоткой возбуждения. Для работы датчика в обмотке возбуждения создается переменный ток. Чувствительный элемент реагирует на разность внешнего магнитного поля и поля, создаваемого током в обмотке обратной связи. В сигнальной обмотке возникает пропорциональная этой разности ЭДС с частотой, равной удвоенной частоте тока возбуждения (сигнал второй гармоники).
В зависимости от количества используемых в датчике обмоток выпускается несколько модификаций датчика.
- с двумя обмотками: возбуждения и сигнальной (сигнальная обмотка одновременно используется в качестве обмотки обратной связи, модификация датчика используется для измерения индукции магнитного поля в диапазоне до ±1000 мкТл),
- с тремя обмотками: возбуждения, сигнальной и обмоткой обратной связи (базовая модификация).
- с четырьмя обмотками: возбуждения, сигнальной, обмоткой обратной связи и компенсационной обмоткой (модификация датчика используется для измерений в диапазоне ±10 мкТл).
 |
Однокомпонентный датчик обозначен на чертеже (рис. слева). Выполнен в форме цилиндра длинной 20мм, диаметр 12мм. |
Выпускаются модификации датчика с выводами из эмаль-провода ПЭТВ-0,2 или провода с фторопластовой изоляцией МГТФ-0,12. В качестве компаунда используется композиция на основе стеклянной микросферы (для работы в температуре до +120°С) или полиуретановой композиции (для работе в температуре до +70°С).
Устойчивость датчика к механическим воздействиям иллюстрирует видеоролик, который можно загрузить здесь.
Ниже приведена запись часовой шумовой дорожки датчика в полосе частот 0-20 Гц. Центральная часть рисунка содержит результат воздействия на датчик магнитного поля 1,3 нТл.
Измерения шума датчика выполены с использованием магнитоизмерительного канала НВ0300.2 (диапазон 1 мкТл) и подключенного к его выходу фильтра низких частот с полосой 0-20 Гц.
Область применения: используются в составе средств измерения слабых магнитных полей в диапазоне частот 0-400 Гц.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
| Диапазон индукции магнитного поля, нТл |
±1000 |
|
| Дрейф нулевого уровня (*), нТл |
менее 2 |
|
| Диапазон частот индукции магнитного поля, Гц |
0-800 (*) |
|
|
Среднее значение спектральной плотности собственного шума в полосе частот, нТл/√Гц 0,1-20 Гц (*) |
0,11 |
|
|
Габаритные размеры, мм |
длина |
диаметр |
|
20 |
11,8 |
|
| Масса, гр |
4 |
|
Примечание
(*) - результат получен при работе датчика в составе магнитоизмерительного канала НВ0300.2
