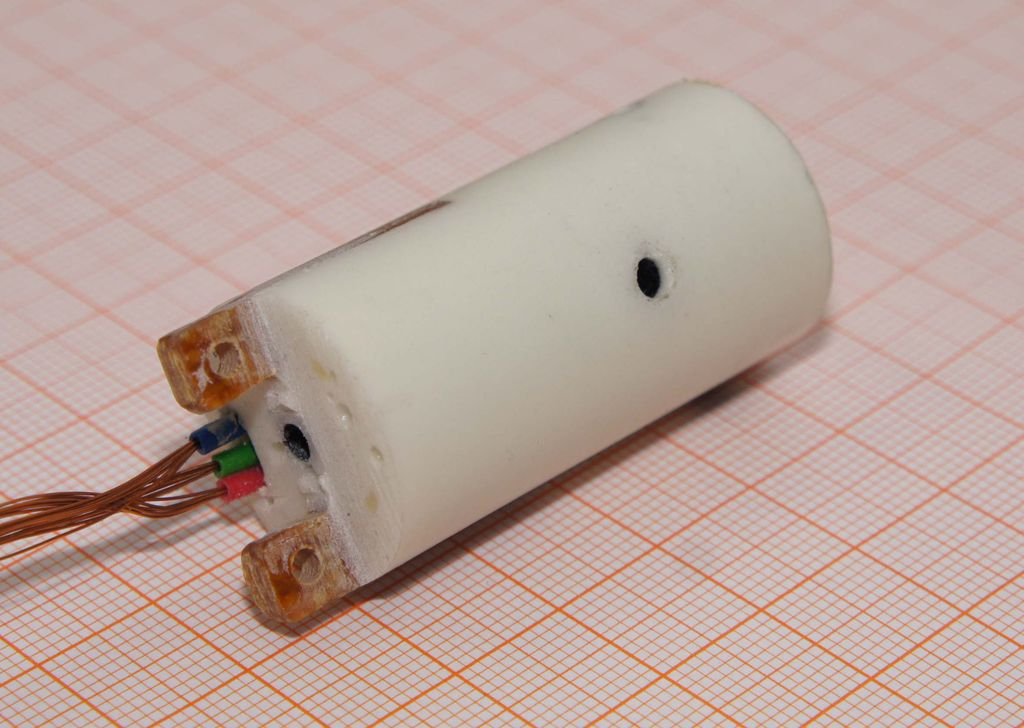

:no_upscale()/8d13147379aea64.s.siteapi.org/img/sft0l9f5xtwk4ok88s0k84g800k0o4 "ДАТЧИК ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ТРЕХКОМПОНЕНТНЫЙ НВ0391.5-20/3")
Датчик содержит три однокомпонентных феррозондовых датчика индукции магнитного поля НВ0391.5-20. Указанные датчики замоноличены в корпус, выполненный из сферопласта (материала на основе стеклянных микросфер).
Магнитные оси датчиков образуют ортогональную систему. Диаметр корпуса 22 мм, длина 48 мм. Для фиксации трехкомпонентного датчика имеется два уха . Технические характеристики трехкомпонентного датчика соответствуют техническим характеристикам датчика НВ0391.5-20. Конструктивная погрешность ортогональности магнитных осей датчика находится в пределах ±1,5°. Датчик может поставляться с паспортом, содержащим корректирующие коэффициенты. Используя эти коэффициенты, пользователь может вычислительным путем уменьшить погрешность ортогональности магнитных осей до ±2' или ±12'. Для определения корректирующих коэффициентов используется компьютеризированная поворотная установка, имеющая погшрешность установки углового положения 15".
Область применения: используются в составе средств измерения слабых магнитных полей в диапазоне частот 0-400 Гц.
 |
Трехкомпонентный датчик обозначен на чертеже (рис. слева). Выполнен в форме цилиндра длинной 45мм, диаметр 21,5мм. |
